产品描述
产品概述

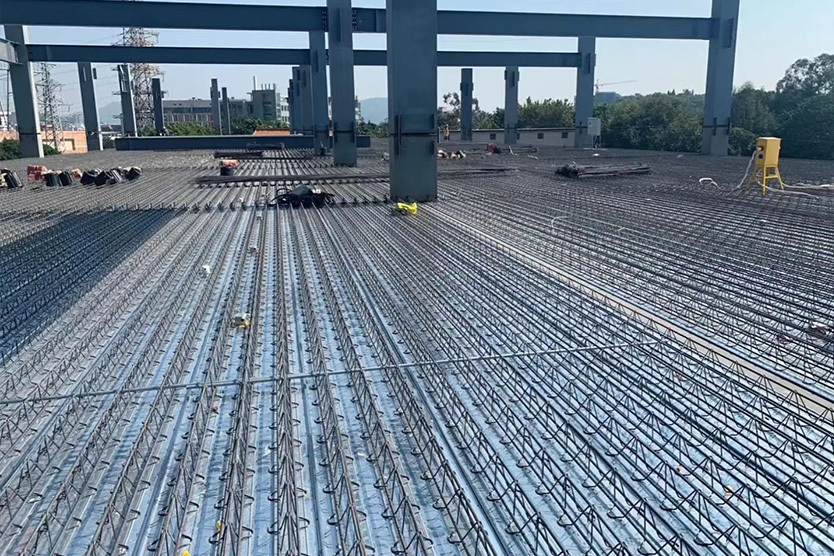

利成达TDV、TDY钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架,并将钢筋桁架与镀锌压型钢板底模焊接成一体的组合模板。 在施工阶段，钢筋桁架楼承板可承受施工荷载,直接铺设到梁上，进行简单的钢筋工程便可浇筑混凝土。由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板施工效率。
产品构成

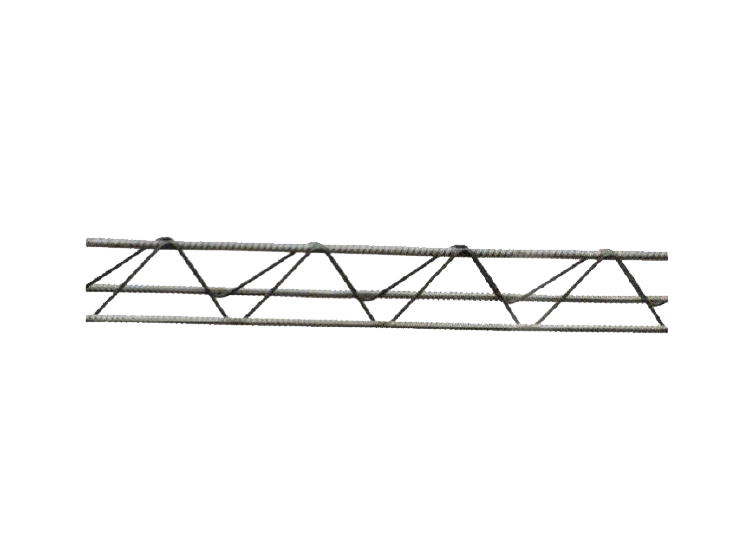

TDV、TDY钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。
材料参数
上、下弦钢筋：采用三级热轧盘螺钢筋HRB400级、或冷轧带肋助钢筋CRB550级。
腹杆钢筋：采用冷轧光圆钢筋。
TDV、TDY底模钢板：采用镀锌钢板常用厚度为0.4-0.5mm，双面镀锌量120g/m²。
产品尺寸参数
| 名称 | 规格 |
| 上下弦钢筋直径 | 6-14mm |
| 腹杆钢筋直径 | 4-7mm |
| 钢筋桁架高度 | 70-270mm |
| 支座水平钢筋直径 | 10mm(h> 100mm)，12(h> 100mm) |
| 支座竖向钢筋直径 | 12mm(hs 100mm)，14(h> 100mm) |
| 底模钢板厚度 | 0.4-0.6mm |
| 底模钢板宽度 | 590mm |
| 混凝土保护层厚度 | 15mm 20mm 25mm 30mm |
| 钢筋桁架楼承板长度 | 1.0-12m |

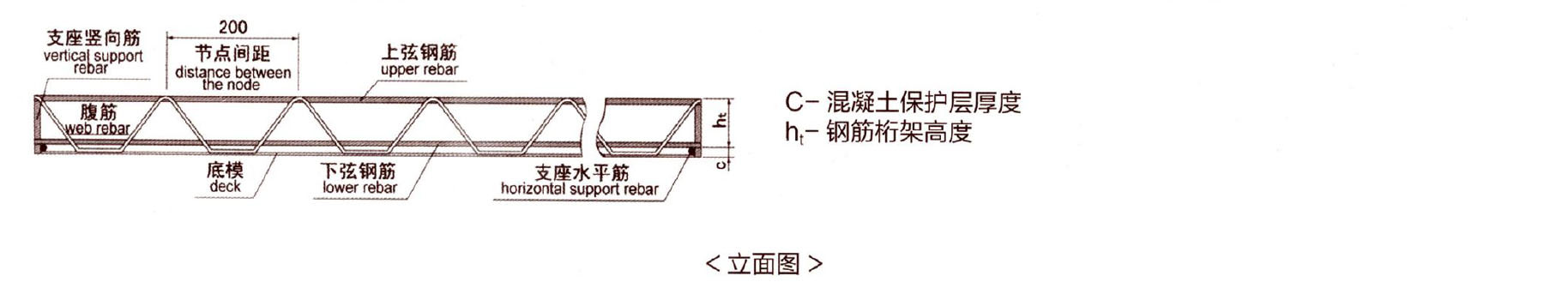

示意图

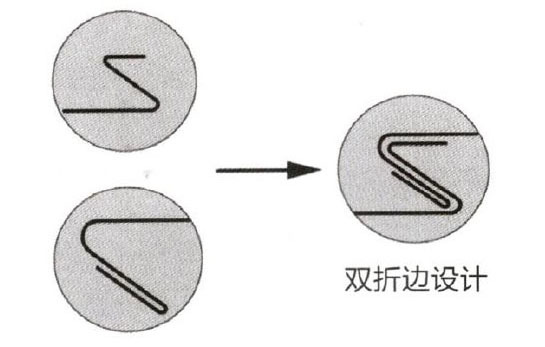

独一无二的双折边设计
● 有效增强板边强度，运输和施工边缘不易弯曲变形
● 保证产品边缘平直,底模扣接更容易
● 提高底模搭接密实度,有效防止漏浆
● 提高施工质量，保障客户利益

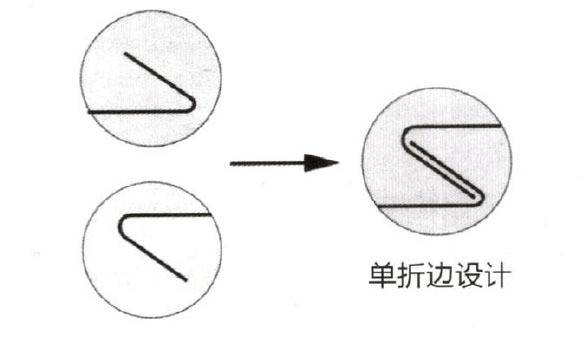

单折边的问题
“单折边”板型这种板型在运输、搬运过程中由于搭接边刚度较小致使变形较多，从而导致搭接不密合,容易漏浆。

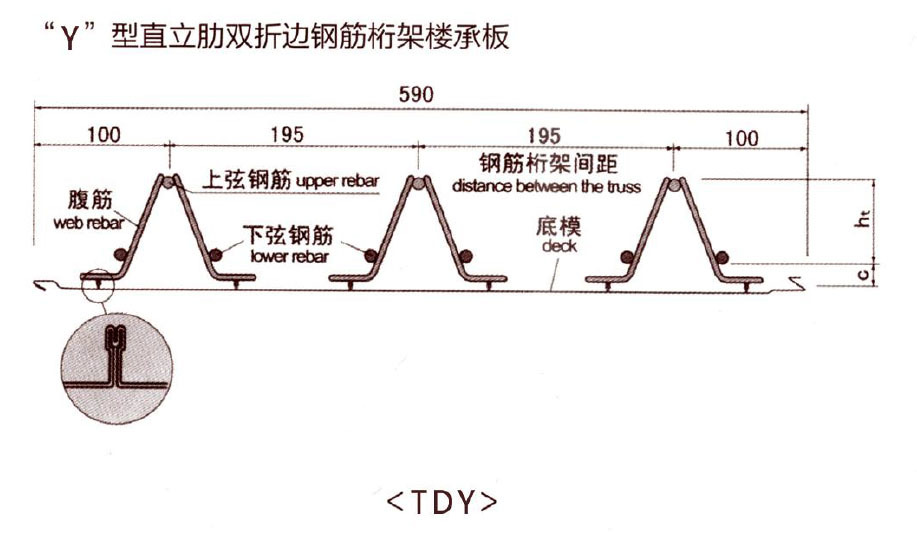

TDY型钢筋桁架板优势
独一无二的Y型直立肋设计
● 超强焊点承载力
"Y"型直立助宽度达2- 3mm与钢筋桁架腹杆钢筋的焊点承载力约为普通"V"型肋板型焊点承载力的1.5倍。
● 超强的耐久性
钢筋桁架与底模焊点的距离约5mm底模表面无焊点，不会产生锈点,抗腐蚀能力优于TDV型钢筋桁架楼承板，避免了后期产生维护的可能。
● 避免漏浆
由于底模无焊点不存在焊穿的孔洞，焊点不会出现漏浆。
TDY型钢筋桁架板应用领域
● 可以用在不设吊顶的高洁度厂房；
● 可以用在对室内空气质量有较高要求的医院、病房、实验室、机房信息中心等；
● 可以在空气湿度和盐度较高的海边城市使用；
● 不设吊顶、外露的公共建筑；
● 在吊顶装修前,直接销售的高层甲级写字楼。

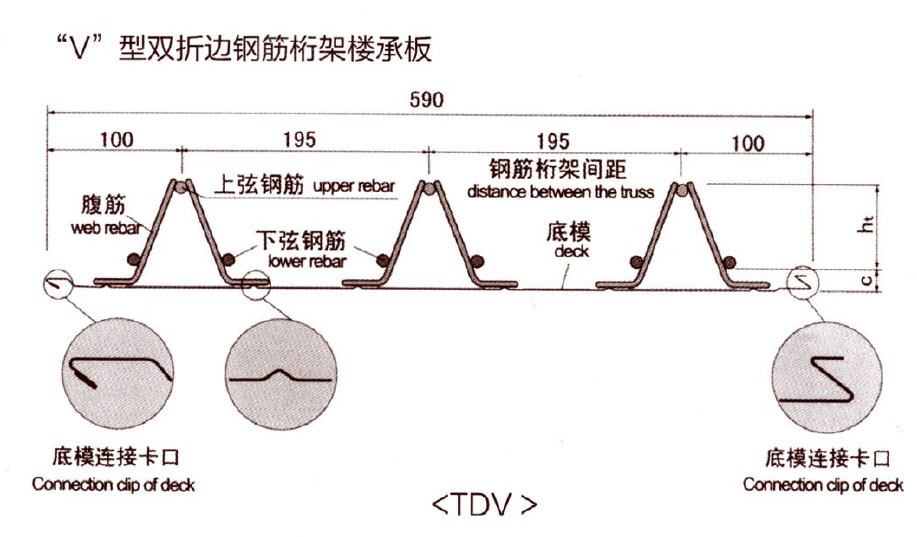

TDV型钢筋桁架板应用领域
对板底效果要求不高，或者设吊顶的各类多高层钢结构厂房及公共建筑中。
