TDD装配可拆式钢筋桁架楼承板

产品分类：

关键词：

TDD装配可拆式钢筋桁架楼承板

产品概要：

利成达TDD装配可拆式钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架通过塑料扣件、自攻钉与竹胶板连成一体的组合模板。在施工阶段，钢筋桁架楼承板可承受施工荷载，直接铺设到梁上，进行简单的钢筋工程便可浇筑混凝土。由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板施工效率。

在线咨询

产品描述

产品概述

产品构成

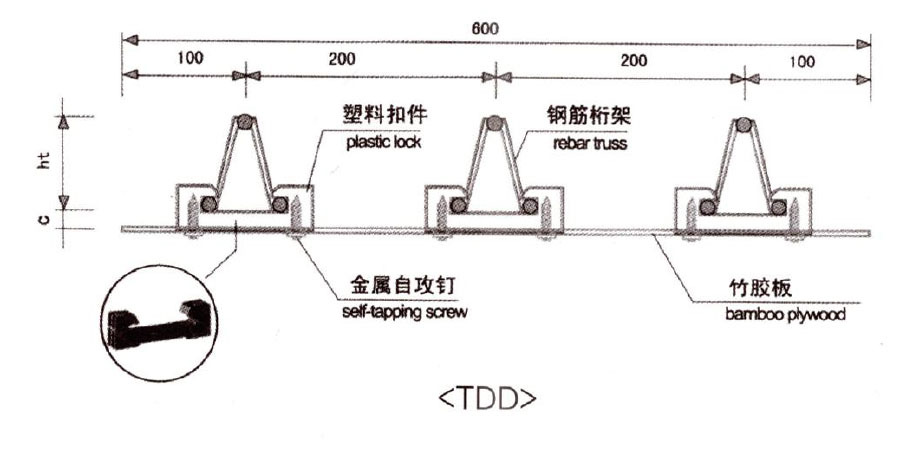

TDD钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、复塑模板、支座钢筋、扣件、自攻钉构成。

材料参数

上、下弦钢筋：采用三级热轧盘螺钢筋HRB400级、或冷轧带肋钢筋CRB550级。
腹杆钢筋：采用冷轧光圆钢筋。
TDD底模：15mm厚竹胶板。

产品尺寸参数

名称	规格
上下弦钢筋直径	6-14mm
腹杆钢筋直径	4-7mm
钢筋桁架高度	70-270mm
支座水平钢筋直径	10mm(h> 100mm)，12(h> 100mm)
支座竖向钢筋直径	12mm(hs 100mm)，14(h> 100mm)
底模钢板厚度	15mm 竹胶板
底模钢板宽度	600mm
混凝土保护层厚度	15mm 20mm 25mm 30mm
钢筋桁架楼承板长度	1.0-12m

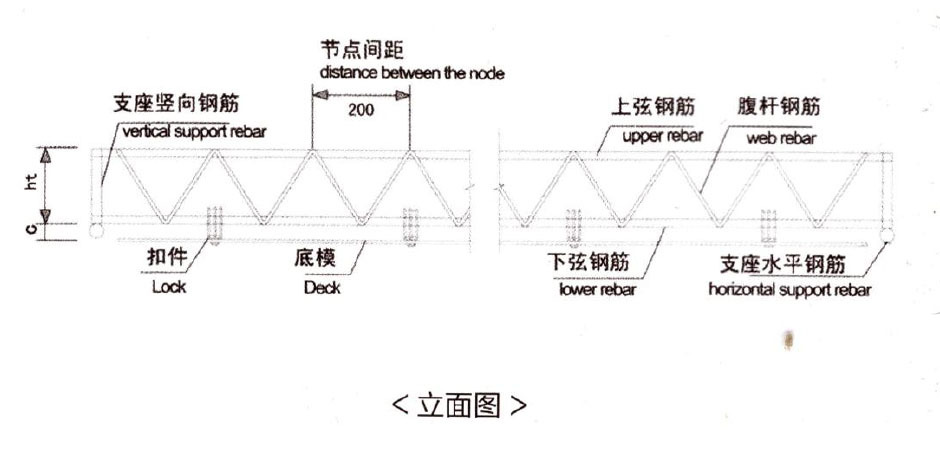

示意图

TDD装配可拆式钢筋桁架板优势

● 装修效果：由于底模板在混凝土凝结后可完全拆卸，底面与传统混凝土完全一致，可直接进行抹灰工程，无须吊顶施工。
● 绿色经济：底模采用塑料复合板或镀锌钢板，可重复使用多次，经济环保，保护环境，可有效减低施工成本。

TDD装配可拆式钢筋桁架板应用领域

● 可以应用在钢结构住宅结构中；
● 可以应用在loft夹层改造项目中；
● 可以应用在装配式混凝土结构中；
● 可以应用在现浇混凝土结构中。
